Cara Penggunaan Alat Ukur Listrik Voltmeter

Table of Contents

Apa itu Voltmeter ?

Voltmeter adalah alat ukur tegangan listrik. Voltmeter dituliskan dalam simbol V pada setiap rangkaian listrik.

Voltmeter harus dipasang secara paralel pada ujung-ujung hambatan yang akan atau ingin diukur beda potensialnya.

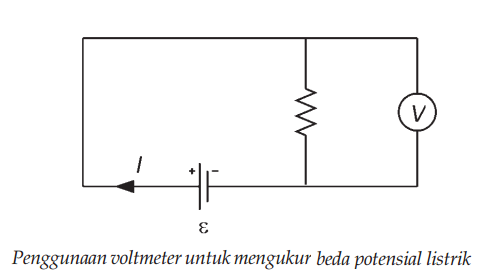

Penggunaan voltmeter untuk mengukur beda potensial listrik dapat dilihat pada gambar di bawah ini.

Satuan beda potensial listrik dalam satuan SI adalah volt dan diberi simbol V.

Voltmeter sendiri memiliki hambatan sehingga dengan disisipkannya voltmeter dapat menyebabkan arus listrik yang melewati hambatan R sedikit berkurang.

Idealnya, suatu voltmeter memiliki hambatan yang sangat besar supaya dapat mengurangi arus listrik yang melewati hambatan R dan juga menjadi sangat kecil.

Komponen dasar suatu voltmeter adalah galvanometer. Galvanometer adalah hambatan yang sering dikatakan sebagai hambatan dalam galvanometer, R_g.

Susunan suatu voltmeter dengan menggunakan galvanometer ditunjukkan seperti pada gambar di bawah ini.

Voltmeter mempunyai skala penuh atau batas ukur maksimum. Pada kenyataannya sering kita harus mengukur tegangan listrik yang nilai tegangannya jauh lebih besar dari batas ukur maksimumnya.

Susunan suatu voltmeter menggunakan galvanometer jika dipakai untuk mengukur tegangan yang lebih besar dari batas ukurnya maka harus dipasang suatu hambatan seri R_S terhadap galvanometer yang bertindak sebagai voltmeter.

Jika tegangan yang akan diukur V = n V_g maka arus yang melalui hambatan pada galvanometer adalah I_g yang sama. Besar hambatan R_S yang harus dipasang adalah n V_g = V_S + V_g', karena arusnya sama besar maka

n R_g = R_s + R_g
atau
R_s = (n-1) R_g

Keterangan
R_S adalah hambatan seri dan R_g hambatan dalam galvanometer (voltmeter).

Contoh Soal Voltmeter

Sebuah voltmeter memiliki hambatan dalam R_V adalah 10 kV, dan mempunyai batas ukur maksimum 100 V. Jika voltmeter ini akan dipakai untuk mengukur beda potensial sampai V = 1000 V maka tentukan besar hambatan seri yang harus dipasang pada voltmeter tersebut.
Jawab:
Perbandingan beda potensial yang akan diukur terhadap batas ukur maksimum voltmeter
n = 1000V/100V = 10
Hambatan seri atau R_S adalah
R_S = (n - 1) R_G
R_S = (10 - 1) 10 kV
R_S = 90 kV
