Mengenal Komponen-komponen Pada komputer

Updated: 05 Nov, 2020 • • min read

Table of Contents

Kalian tentu tahu bahwa perangkat komputer terdiri dari empat komponen utama, yaitu CPU, monitor, keyboard dan mouse.

Perangkat komputer yang saya sebutkan di atas adalah perangkat dasar.

Selain perangkat dasar, ada juga perangkat tambahan komputer seperti printer, scanner, modem dan lain sebagainya.

Sebelum kalian belajar merakit atau merangkai komputer, ada baiknya kita pelajari komponen-komponen yang ada dalam perangkat komputer terlebih dahulu.

Bagian paling penting dari sistem komputer disebut CPU. CPU adalah singkatan dari Central Processing Unit.

CPU biasanya kita temukan berbentuk kotak yang bagian depan dan bagian belakangnya perlu kita kenali dengan baik.

Bagian depan kotak CPU terdapat tombol power, tombol reset, dan tempat pembaca CD/DVD atau disket. Sedangkan pada bagian belakang kotak CPU dapat kita temukan berbagai jenis port dan colokan yang menghubungkan komputer dengan berbagai perangkat periferal.

Port atau Colokan Pada Bagian Belakang CPU

Port dan colokan yang terapat di sisi belakang CPU diantaranya adalah slot atau sambungan

Power supply
Port PS/2 (saat ini sudah tidak ditemukan lagi, diganti port USB)
Port USB (Universal Serial Bus)
Port jaringan
Port paralel
Port audio
Port ekspansi

1. Power Supply

Colokan power supply adalah suatu sambungan yang digunakan untuk mengalirkan arus listrik ke dalam CPU.

Secara fisik power supply untuk komputer berbentuk kotak yang dilengkapi dengan fan atau kipas pendingin.

Pada bagian tertentu di Power Supply terdapat kabel-kabel yang bertugas mengalirkan listrik dari power supply ke komponen-komponen di dalam kotak CPU seperti mainboard, hardisk, dan lain sebagainya.

Terdapat dua colokan yang berada di bagian luar power supply

Colokan pertama adalah colokan untuk kabel yang terhubung ke sumber arus listrik dari rumah kita
Colokan kedua adalah colokan yang terhubung ke monitor

Penting kalian ingat, tidak semua power supply menyediakan arus listrik untuk monitor. Untuk power supply yang tidak memiliki colokan kabel untuk monitor, maka monitor akan mengambil listrik langsung dari rumah kita.

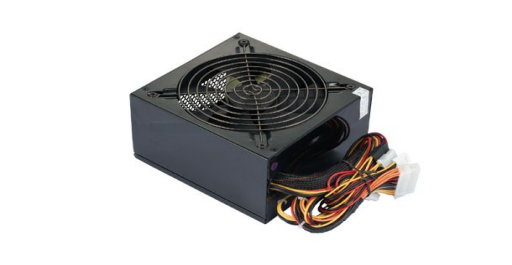

Gambar di atas adalah gambar Power supply dan kabel-kabel yang berguna untuk mengalirkan arus listrik ke komponen di dalam kotak CPU.

2. Port PS/2 atau Personal System/2

Port PS/2 adalah suatu port sambungan untuk menghubungkan mouse dan keyboard.

Saat ini port PS/2 sudah tidak digunakan lagi dan digantikan dengan port USB. Tentang port USB ini nanti akan dijelaskan pada pembahasan berikutnya.

Gambar di atas adalah gambar Port PS/2.

Perhatikan !!!
Port warna hijau pada sisi atas gambar digunakan untuk mouse. Sedangkan warna ungu pada sisi bawah gambar digunakan untuk keyboard.

3. Port USB (Universal Serial Bus)

Port USB atau Universal Serial Bus, adalah port universal yang berguna untuk menghubungkan berbagai peralatan ke komputer.

Saat ini, port USB adalah port satu-satunya yang banyak terdapat dalam sistem komputer.

Beberapa perangkat eksternal yang dapat dihubungkan menggunakan port USB ini, diantaranya adalah mouse, keyboard, printer, flashdisk, handphone, PDA, scanner, dan modem.

Gambar di atas adalah gambar Port USB pada komputer laptop.

4. Port jaringan

Port jaringan, adalah port yang berfungsi menghubungkan komputer ke jaringan komputer, atau port yang menjadi penghubung antara dua komputer atau lebih dalam satu jaringan. Bisa juga menghubungkan antara komputer client dan komputer server.

Banyak orang mengartikan bahwa port jaringan adalah port yang menghubungkan komputer dengan internet. Pernyataan ini tidak sepenuhnya salah, namun port jaringan juga dapat digunakan untuk menghubungkan komputer dengan server pada skala lokal tanpa koneksi internet.

Saat ini dikenal dua jenis port jaringan yang biasanya terpasang pada komputer, yakni port jaringan RJ-45 dan port modem RJ-11.
RJ11 dan RJ45

5. Port Serial

Port serial, adalah port yang memiliki 9 pin dan biasanya digunakan untuk menghubungkan modem eksternal yang sama-sama menggunakan port serial.

6. Port Paralel

Port paralel adalah port yang memiliki 25 pin. Port paralel biasanya digunakan untuk menghubungkan printer, scanner, joystick atau peralatan lain sejenisnya.

7. Port Audio

Port audio adalah port untuk menghubungkan microphone, speaker, atau peralatan audio lainnya.

8. Port ekspansi

Port ekspansi adalah port yang berfungsi untuk menambahkan perangkat-perangkat seperti VGA card, TV Tunner, dan Firewire.

Menu Pada Bagian Depan CPU

Pada bagian depan kotak CPU terdapat beberapa fitur, diantaranya adalah

Tombol power
Tombol reset
Pembaca disket
Pembaca CD/DVD ROM

Port Pada Bagian Dalam CPU

Pada sisi depan kotak CPU yang terbuka, kita dapat melihat bagian-bagian di bawah ini.

Tombol power untuk mengaktifkan atau menghidupkan komputer
Tombol reset untuk merestart atau memuat ulang komputer
Floppy drive 3.5”(diameter 3,5 inci) untuk membaca serta menyimpan data ke dalam disket ukuran kecil
Front port atau dikenal juga sebagai port bagian depan yang terdiri dari port audio dan port USB
Hard drive LED atau lampu indikator hardisk yang berfungsi sebagai penanda pada saat hardisk bekerja
Drive CD-ROM untuk membaca CD
Drive DVD-ROM untuk membaca DVD

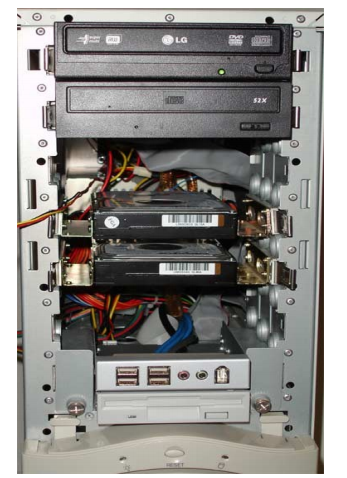

Gambar di atas memperlihatkan bagian depan CPU.

Hal-hal Yang Perlu Diperhatikan Dalam Merangkai Komputer

Setelah kita cukup mengenal bagian-bagian penting pada kotak CPU, kalian sudah bisa merangkai bagian-bagian komputer satu persatu. Sebelum memasang komputer, kita harus memastikan beberapa hal seperti

Semua perangkat keras atau hardware komputer telah disiapkan dan tersusun secara rapi.
Tegangan listrik mencukupi dan stabil
Peralatan listrik dan kabel dalam keadaan baik dan aman untuk digunakan.
Sebelum semua kabel dihubungkan, ada baiknya susun terlebih dahulu peralatan komputer sedemikian rupa agar letaknya nyaman.
Kalian juga dapat menggunakan meja komputer yang didesain secara khusus.
Jika semua sudah siap, kalian dapat memulai menghubungkan berbagai peralatan ke port yang sesuai, seperti
1. Hubungkan mouse ke port PS/2. Jika, CPU yang kita gunakan masih menggunakan mouse jenis PS/2
2. Hubungkan kabel mouse ke port USB. Jika, mouse menggunakan port USB
3. Hubungkan keyboard ke port PS/2 jika masih menggunakan keyboard PS/2
4. Hubungkan keyboard ke port USB jika sudah menggunakan keyboard USB
5. Pasangkan kabel monitor ke port ekspansi VGA dan kabel daya monitor ke sumber arus listrik
6. Pasangkan kabel speaker ke audio port yang bertuliskan output
7. Pasangkan kabel printer ke port USB jika printer anda menggunakan port USB atau ke port paralel jika printer anda menggunakan port paralel
8. Hubungkan kabel daya ke colokan power supply dan colokkan ke stop kontak

Jika kalian ingin menggunakan peralatan lain seperti scanner, modem, hardisk eksternal, dan lain sebagainya, kalian harus menghubungkan peralatan-peralatan tersebut melalui kabel dan port yang sesuai.
